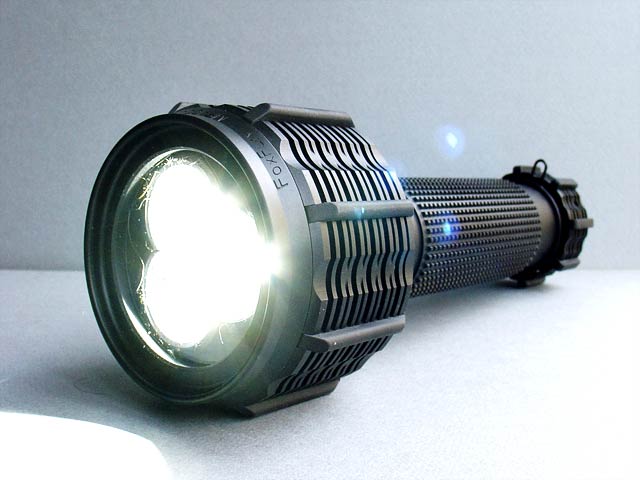

★特徴
１：OSRAM社の新LED "OSTAR"４チップ版を使用した1,000LumenオーバーのLEDライトです。

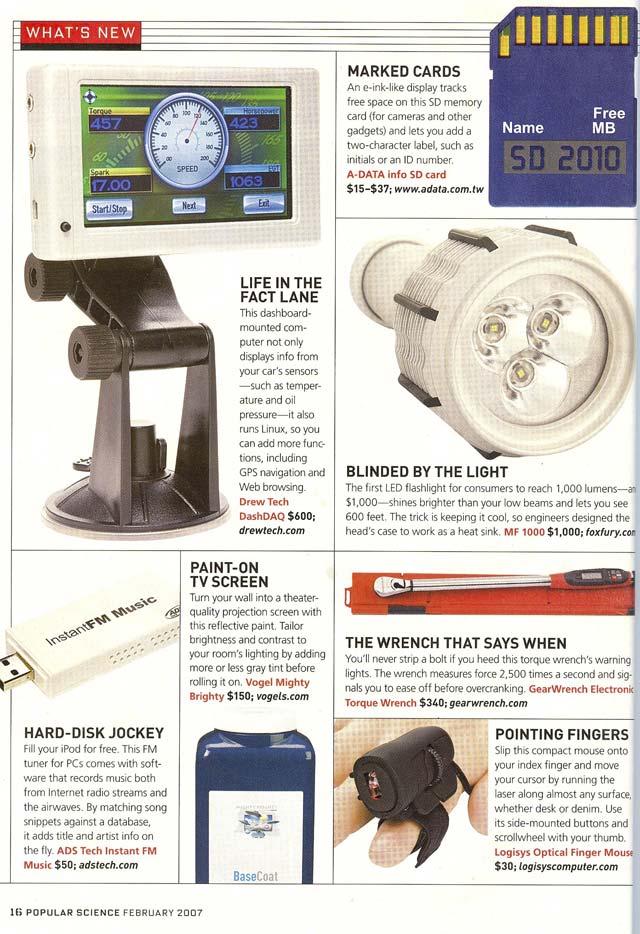

２：CR123を15個使用でも1,000ルーメンオーバー（良binエンジニアリングサンプルで制作）が計測され米国ポピュラーサイエンス誌に掲載されました。（下に写真掲載）
３：先日(2007/1/31〜2/2のOSRAM USの総会でOSRAM USのCEOによりOSTAR使用例として紹介されています。（下に写真掲載。）
４：過熱による照度低下を限界まで抑えたLEDライトです。コストの多くをLED及びヒートシンクの加工にかけています。プロトタイプは約30分室温／無風で放置してもヘッドの温度は50℃以下です。
５：Hummerの様に強靭なライトを作ろうという事で故障率・耐衝撃性を追求したライトです。
６：効率・及び故障率の低さから敢てダイレクトドライブにしました。Li-Ion充電池仕様の場合Li-Ion充電池の特性から長時間照度低下は感じられません。リチウム一次電池使用の場合照度低下しても長時間のランタイムが得られます。
★当店調達のOSTARは米国 調達のOSTARの1.5倍以上明るいという計測結果が出ました。その為当店販売分は当面国内正規販売の良bin
OSTARを使用し、生産委託したものを販売致します。現USの一次生産品の約1.5+α倍の明るさになります。
3/4再計測、再計算の結果で修正が有ります。
・米国購入のOSTARの場合、データシートからの計算上1.0A駆動時約850LED
Lumenになります。
・当店購入のOSTAR使用の場合、データ上は約1,140+Lumenですが、テスト結果からは1.54倍の1,309Lumenになります。
・当店購入のOSTAR使用しRCR123充電池12個で駆動した場合、1.65倍の約1,400Lumen（約900TorchLumen）になります。
・従って、多少価格上昇しても当店購入のOSTARで生産委託し販売する事に致します。
======製品スペック：2007年３月現在===================

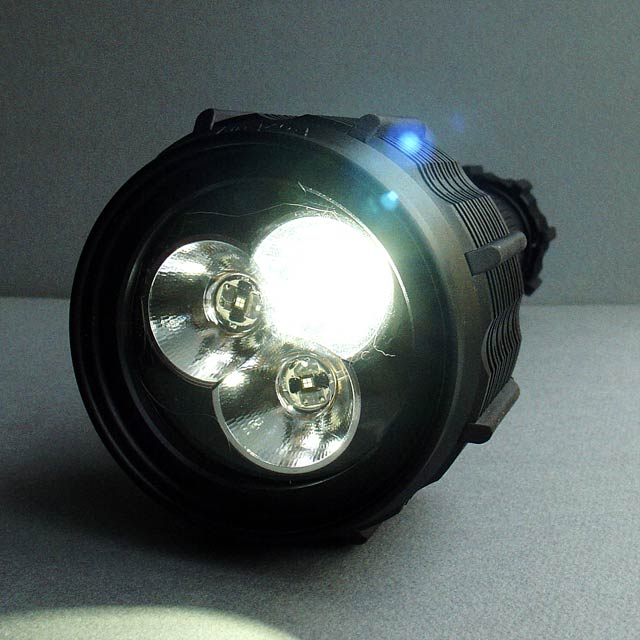

・OSRAM : OSTAR LE W E2B ３個使用（今回はbin# NX 7L）
・1,300＋Lumen
（当店販売分）
・CR123A x 15個 使用（５直列３並列）付属します。
・
またはオプションでRCR123(16340) 3.7Vリチウムイオン充電池12個＋ダミーセル３個使用：注ダミーセルは各列に各１個セットして下さい。
・ランタイム3.0V CR123使用時：１時間(MAX)〜数時間（照度は低下します）注：ランタイムはバッテリータイプ、気温、使用条件で異なります。
・使用可能温度上限70℃（短時間90℃）
・２モードスイッチ
：OSTAR１灯>>OFF>>OSTAR３灯>>OFF
・6061-T-6アルミ使用
・ポリカーボネトレンズ：耐衝撃性重視の為
・全天候防水

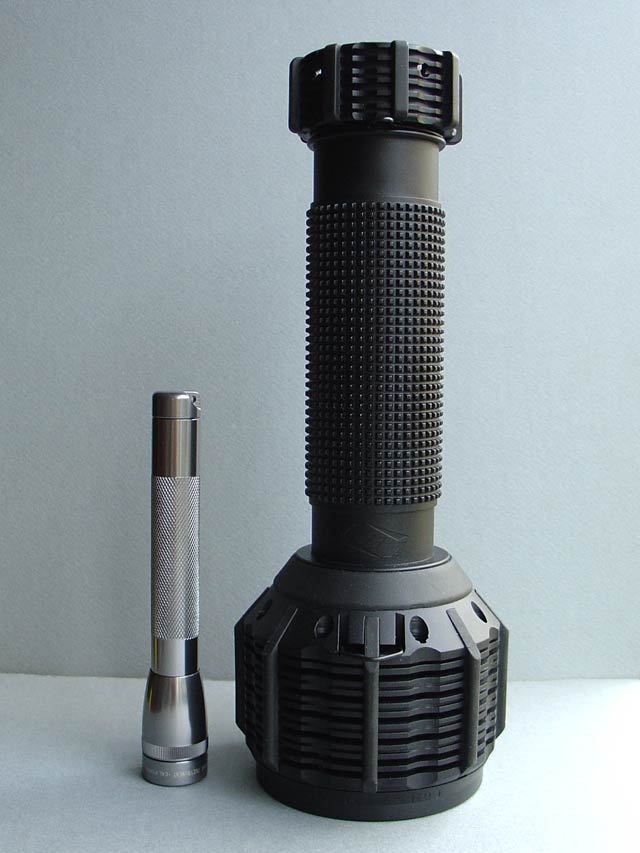

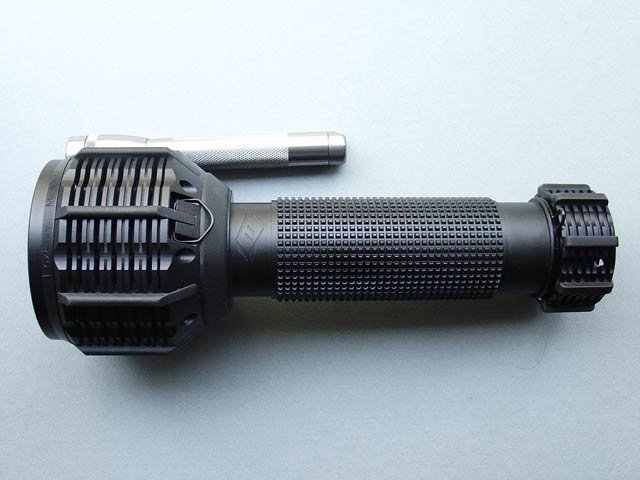

・全長：282mm, ヘッド径約100mm、ボディ径約50-mm、重量1.7kg
・ショルダーストラップ用フック付き（ショルダーストラップは付属しません）
・ディテールの変更の可能性はございます。
・設計：米国（カリフォルニア）、中国製、
・オプション：ハードケース（予定）、リチウムイオン充電池パック（予定）
・１年保証：プロユース前提のライトのため外観の保証はございません。機能上の問題のみの保証になります。
・MF1000一次試作はこちらです。 |
当店販売分はOSTAT１個につきSureFire L4の３倍の光束(L4=Wbin 147~Lumen,
100＋ Torch Lumen)の良bin OSTARを送付、生産委託したものを販売致します。
なお、OSRAM社のスペックは多くのLEDメーカーさんの中でも控えめな方の表示に思えます。
|

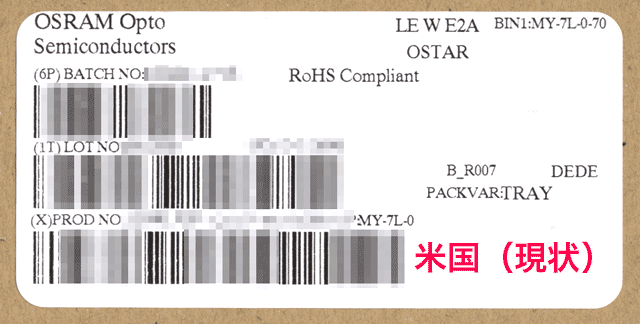

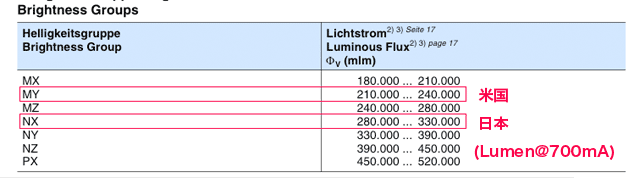

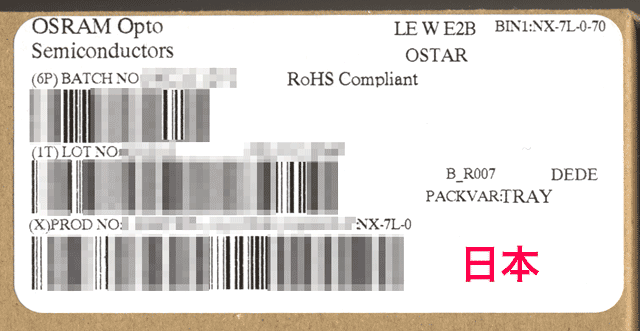

以下当店購入のOSTARと米国に納品されたロットのデータです。
★単純に1.0A時の明るさの比は：(4070+4060)/(2670+2590)=1.54倍ですが
・・・Vfが違い消費電力が違います。従って
★結論的には「当店のOSTAR
E2B NX7L」は「米国のOSTAR E2A MY7L」の1.65倍明るいという事になります。
以下データです。LEDは抜き取りです。 |
|
当店OSTAR, Torch Lumen計測値（LuxはLumenの相対値です。L4,
100+Torch Lumenは1,330luxになります。）
------------------
OSTAR E2B NX7L : A
------------------
Iout Vf Flux
0.20A 11.1V 1310lux
0.35A 11.5V 2070lux
0.50A 11.9V 2650lux
0.70A 12.3V 3300lux
1.00A 12.8V 4070lux
================
------------------
OSTAR E2B NX7L :B
------------------
out Vf Flux
0.20A 11.2V 1300lux
0.35A 11.7V 2080lux
0.50A 12.1V 2720lux
0.70A 12.5V 3360lux
1.00A 13.0V 4060lux |
US入荷OSTAR, Torch Lumen計測値（LuxはLumenの相対値です。L4,
100+Torch Lumenは1,330luxになります。）
------------------
OSTAR E2A MY7L : A
------------------
Iout Vf Flux
0.20A 12.4V 910lux
0.35A 12.7V 1510lux
0.50A 13.2V 1900lux
0.70A 13.5V 2300lux
1.00A 13.8V 2670lux
==================
------------------
OSTAR E2A MY7L : B
------------------
Iout Vf Flux
0.20A 12.5V 960lux
0.35A 12.9V 1510lux
0.50A 13.2V 1930lux
0.70A 13.6V 2360lux
1.00A 13.8V 2590lux |
| |
OSTAR発光効率（OSTAR6チップの参考値）
-------------------
OSTAR 6チップ：0.77 Lux/W
Luxeon V Wランクライト：0.58Lux/W
Fenix P1D CE High：0.8 0Lux/W
|
 |
 |
 |

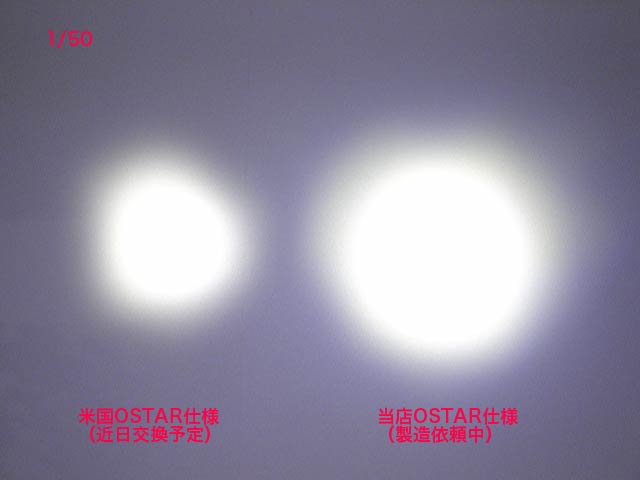

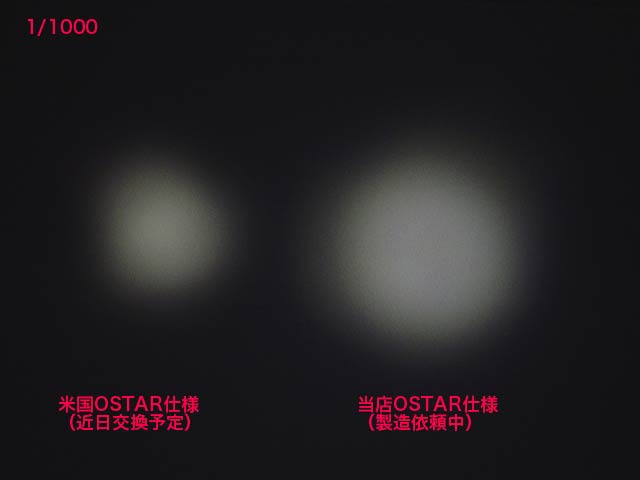

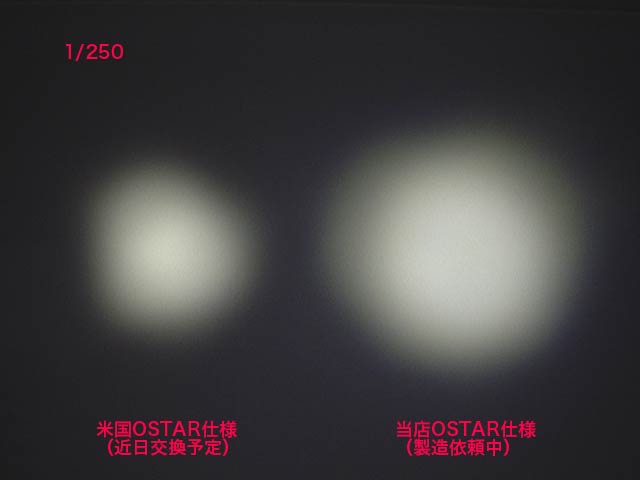

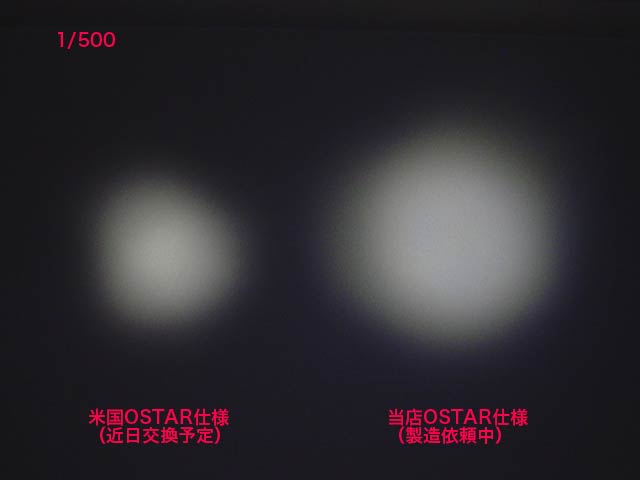

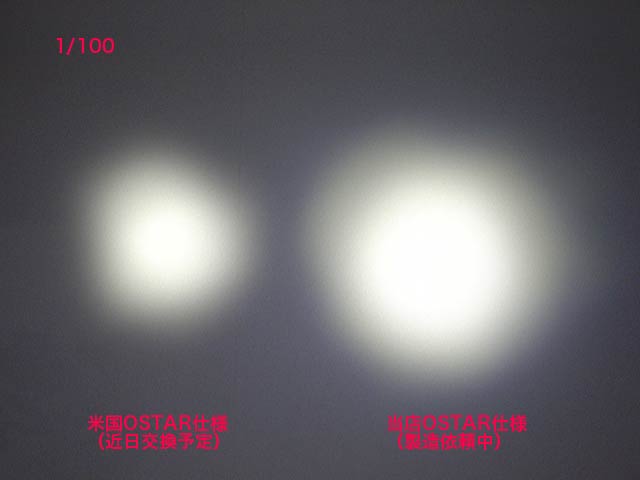

上記OSTARでの照射比較をアップしました。米国のOSTARも交換が予定されています。
写真では主にホットスポットだけが写っていますが、サイドスピルも日本購入OSTARの方が多く見えます。
|
 |
 |
 |
 |
 |
